點擊圖片查看原圖BTB105T-10,BTB105T-15,BTB105T-20,BTB105T-25,BTB105T-32,BTB105T-40,BTB105T-50,三通高平臺球閥
規格說明：
技術參數
閥門功能：L型，T型
工作壓力：6.3MPa/不銹鋼 1.6MPa/黃銅
控制氣壓：0.4MPa—0.6MPa（帶執行器）
工作溫度：-10℃-200℃
閥體材料：不銹鋼，黃銅
主要密封件：聚四氟乙烯
管道接口：1/8"—2"

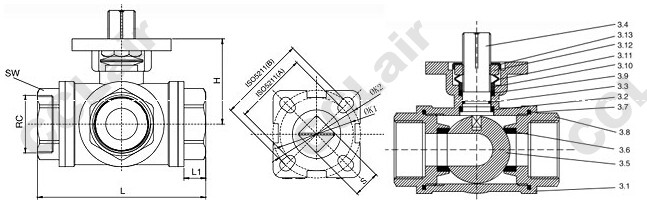

| 外形尺寸 | |||||||||
| DN | RC | L | L1 | SW | H | S | ΦK1 | ΦK2 | 訂貨號 |
| 10 | 3/8" | 75 | 14 | 27 | 40 | 9 | 36 | 42 | BTB 105T-10 |
| 15 | 1/2" | 75 | 14 | 27 | 40 | 9 | 36 | 42 | BTB 105T-15 |
| 20 | 3/4" | 85 | 16 | 33 | 45 | 11 | 42 | 50 | BTB 105T-20 |
| 25 | 1" | 100 | 17 | 41 | 48 | 11 | 42 | 50 | BTB 105T-25 |
| 32 | 1-1/4" | 117 | 17 | 48 | 55 | 14 | 50 | 70 | BTB 105T-32 |
| 40 | 1-1/2" | 142 | 19 | 55 | 61 | 14 | 50 | 70 | BTB 105T-40 |
| 50 | 2" | 156 | 19 | 69 | 70 | 14 | 50 | 70 | BTB 105T-50 |
| 部件列表 | ||
| 3.1閥體 | 3.6球密封件 | 3.10墊圈 |
| 3.2密封環 | 3.7密封墊 | 3.11V型填料 |
| 3.3O型圈 | 3.8閥蓋 | 3.12鎖緊螺母 |
| 3.4閥桿 | 3.9軸密封環 | 3.13定位套 |
| 3.5閥球 | ||
