點擊圖片查看原圖BTB725950,BTB725963,BTB725980,BTB735950,BTB735963,BTB735980,BTB725980-50,氣動角座閥
BTB725950-10,BTB725950-15,BTB725950-20,BTB725950-25,BTB725963-32,BTB725980-40,
BTB735950-10,BTB735950-15,BTB735950-20,BTB735950-25,BTB735963-32,BTB735980-40,BTB735980-50,
規格說明：
型號：BTB734908L-40
規格說明：
功能：常閉（常開；雙向）
閥體材料：不銹鋼S.S304
執行器材料：合金鋁(不銹鋼304)
閥芯密封：PTFE
閥桿密封：PTFE/FPM
活塞密封：FPM/NBR
技術參數
接口尺寸：DN15—DN40
液體流向： L 型
適用介質：水,中性氣體或液體,酒精,油,有機溶劑，水蒸氣，弱酸或弱堿溶液。
介質溫度：PTFE：-10℃—+200℃
FPM：-10℃—+100℃
粘度：Max 600mm2/s
順流安裝/逆流安裝
控制介質：空氣/中性氣體
控制壓力范圍：0.4—0.6MPa
工作壓力：0—1.6MPa

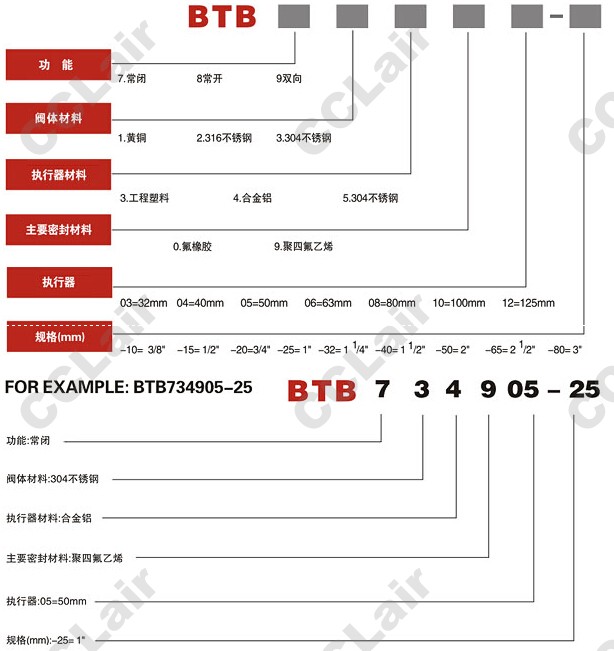

型號說明:
外形尺寸：
型號說明:
外形尺寸：
| 外形尺寸 | |||||||
| DN | G | L | L1 | SW | H | D | 執行器 |
| 10 | 3/8" | 55 | 17 | 21 | 170 | 54 | 50 |
| 15 | 1/2" | 70 | 21 | 26.5 | 185 | 63 | 50 |
| 20 | 3/4" | 76 | 23 | 32 | 190 | 63 | 50 |
| 25 | 1" | 90 | 25 | 40 | 200 | 63 | 50 |
| 32 | 1-1/4" | 116 | 32 | 50 | 240 | 81 | 63 |
| 40 | 1-1/2" | 116 | 32 | 55.5 | 280 | 96 | 80 |
| 50 | 2" | 138 | 40 | 68.5 | 295 | 96 | 80 |
| 部分列表 | ||
| 1.1 閥體 | 3.1 螺旋連接件 | 5.5 鎖緊螺母 |
| 1.2 氣缸 | 3.2 V型填料 | 5.6 活塞 |
| 1.3 氣缸蓋 | 3.3 密封環 | 5.7 密封圈 |
| 1.4 觀察窗 | 3.4 墊圈 | 5.8 墊片 |
| 2.1 螺栓 | 3.5 彈簧 | 5.9 六角螺母 |
| 2.2 孔扳密封件 | 4,1 連接螺母 | 5.10彈簧 |
| 2.3 密封盈 | 4.2 密封圈 | 5.11位置指示器 |
| 2.4 閥盤 | 4.3 鎖緊螺母 | |
| 2.5 閥桿 | 4.4 彈簧片 | |
