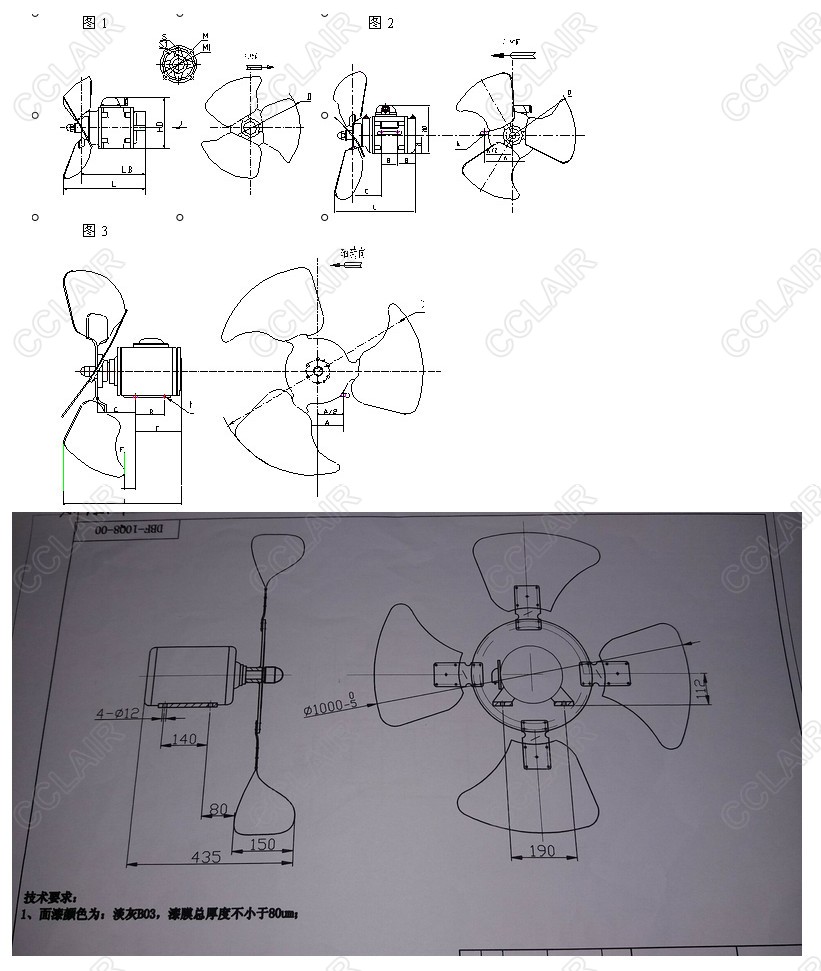

點擊圖片查看原圖DBF-10Q8,變壓器風扇電動機
1. 產品概述
1.1 DBF系列超低噪聲變壓器風扇適用于大型電力變壓器、電爐變壓器的冷卻系統，它是依據中華人民共和國機械行業標準JB/T9642-1999《變壓器風扇》和企業標準Q/CED02-2000《DBF系列低噪聲變壓器風扇》等標準設計制造的，與BF系列變壓器風扇比較噪聲平均降低5-10dB（A），該產品具有噪聲低、性能穩定、效率高、運行可靠、壽命長等特點，是目前國內較為先進的低噪聲專用風扇。該系列產品曾被保定變壓器、西安變壓器、西門子變壓器、中山ABB變壓器等近20家大中型變壓器廠配套使用。
DBF系列產品借鑒國內外同類產品的結構特點：風扇采用低噪聲葉型，鉚接葉輪，驅動電機為低噪聲專用電機，采用進口全密封低噪聲軸承，同時特殊防水結構，防護分級為IP55，適用于戶外各種氣候環境使用。
2. 型號說明
2.1 型號含義
2.2 代號含義
|
代號 |
吹風方向 |
環境代號 |
|||
|
Q |
H |
W |
TH |
TA |
|
|
含義 |
前吹(空氣由電動機流向葉輪) |
后吹(空氣從葉輪流向電動機) |
一般地區(略) |
濕熱帶 |
干熱帶 |
3. 環境條件
3.1 周?chē)諝鉁囟龋海?0℃～75℃
3.2 空氣相對濕度：最濕**平均最大相對濕度為95%，同時該**平均最低溫度為25℃。
3.3 海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。
3.4 太陽輻射最大強度：0.98KW/m2。
3.5 最大降雨強度：50mm/10min。
3.6 砂塵、冰、雪、霜、露：有。
3.7 電機采用B級絕緣，當海拔不超過1000m，周?chē)諝鉁囟炔怀^(guò)75℃，其定子繞組的溫度限值（電阻法）不超過45K，軸承允許溫度（溫度計法）不超過95℃。
3.8 采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。
4. 訂貨說明
4.1訂貨時請?jiān)敿?xì)說明產品型號、技術參數及安裝結構型式等。
4.2訂購配件時請說明整機型號與配件名稱及規格。
4.3本說明書中產品技術參數及安裝尺寸僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。
4.4如有特殊要求，經雙方協商后，可供應特殊規格型號產品。
附表三:DBF系列低噪聲變壓器風扇產品型號與技術參數
|
序號 |
型 號 |
葉輪直徑 mm |
同步 轉速 r/min |
風量 m3/h |
全壓 Pa |
電流 A |
電壓 V |
頻率 Hz |
功率 kW |
噪聲 dB(A) |
|
1 |
DBF－4Q4 |
φ410 |
1500 |
4200 |
103 |
0.81 |
380 |
50 |
0.25 |
68 |
|
2 |
DBF－4Q6 |
1000 |
4450 |
100 |
1.06 |
63 |
||||
|
3 |
DBF—4Q8 |
750 |
3100 |
50 |
0.82 |
0.18 |
55 |
|||
|
4 |
DBF—5Q4 |
φ500 |
1500 |
5600 |
144 |
1.10 |
0.37 |
70 |
||
|
5 |
DBF—5Q6 |
1000 |
6500 |
120 |
1.33 |
0.37 |
64 |
|||
|
6 |
DBF—5Q6 |
140 |
67 |
|||||||
|
7 |
DBF—5Q8 |
750 |
6240 |
100 |
1.06 |
0.25 |
58 |
|||
|
8 |
DBF—6.3Q6 |
φ630 |
1000 |
7500 |
176 |
2.00 |
0.75 |
72 |
||
|
9 |
DBF－6.3Q8 |
750 |
7800 |
118 |
2.40 |
65 |
||||
|
10 |
DBF－6.3Q10 |
600 |
8000 |
65 |
2.10 |
0.55 |
58 |
|||
|
11 |
DBF－7Q6 |
φ700 |
1000 |
13500 |
98 |
2.30 |
0.75 |
79 |
||
|
12 |
DBF－7Q8 |
750 |
13500 |
95/85 |
1.76 |
0.55 |
65 |
|||
|
13 |
DBF－7Q10 |
600 |
9000 |
45 |
2.10 |
60 |
||||
|
14 |
DBF－7Q12 |
500 |
11000 |
90 |
58 |
|||||
|
15 |
DBF—8Q6 |
φ800 |
1000 |
16000 |
216 |
3.80 |
1.50 |
75 |
||
|
16 |
DBF—8Q8 |
750 |
13500 |
95 |
2.40 |
0.75 |
67 |
|||
|
17 |
DBF—8Q10 |
600 |
12300 |
60 |
2.10 |
0.55 |
62 |
|||
|
18 |
DBF—8.5Q6 |
φ850 |
1000 |
16000 |
200 |
4.00 |
1.50 |
73 |
||
|
19 |
DBF—8.5Q6 |
21500 |
6.50 |
2.20 |
75 |
|||||
|
20 |
DBF—8.5Q8 |
750 |
19000 |
165 |
4.73 |
1.50 |
70 |
|||
|
21 |
DBF—9Q6 |
φ900 |
1000 |
16000 |
216 |
4.00 |
1.50 |
75 |
||
|
22 |
DBF2—9Q6 |
200 |
4.50 |
73 |
||||||
|
23 |
DBF—9Q8 |
750 |
16000 |
150 |
3.60 |
380 |
50 |
1.10 |
68 |
|
|
24 |
DBF2—9Q8 |
180 |
4.50 |
1.50 |
72 |
|||||
|
25 |
DBF—9Q10 |
600 |
13000 |
85 |
2.10 |
0.55 |
65 |
|||
|
26 |
DBF—9Q12 |
500 |
13500 |
65 |
61 |
|||||
|
27 |
DBF—9Q12 |
18500 |
60 |
63 |
||||||
|
28 |
DBF5—9Q12 |
13500 |
65 |
61 |
||||||
|
29 |
DBF5-7.56Q8 |
φ756 |
750 |
11000 |
110 |
2.4 6.3 6.0 |
0.75 2.2 |
64 |
||
|
30 |
DBF-10Q8 |
φ1000 |
21000 25000 |
233 185 |
70 |
