QGBQ32-20,QGBQ40-20,QGBQ50-20,QGBQ63-20,QGBQ80-20,QGBQ100-20,QGBQ32-20-K,輕型氣缸
２、氣缸的外形安裝尺寸符合ＩＳＯ／６４３０國際標準。
３、ＱＧＢＱ－Ｋ為帶開關型氣缸，缸筒外面裝有磁性開關，可以任意調節氣缸中間行程，使用十分方便。
４、ＱＧＢＱ－Ｆ為帶閥型氣缸，由于缸閥一體化，節省接管時間和連接管道，所以安裝快速，維護操作方便，體積小，占用系統空間小。
帶閥氣缸有單電控帶閥氣缸和雙電控帶閥氣缸。
單電控帶閥氣缸有通電時推式和通電時拉式。兩種動作方式可隨時變換，因閥有互換性，拆開重新變換組裝，可改變動作方式。單電控帶閥氣缸，電磁換向閥無記憶作用，當切斷電信號后，氣閥復位，氣缸隨之換向。
雙電控帶閥氣缸為自己保持式，電磁換向閥有記憶作用，當切斷電信號后，閥位不變，氣缸活塞位置保持不變，系統不受突然斷電的干擾。
帶閥氣缸采用了小型低功率的電磁先導閥，線圈全塑包覆，安全可靠，密封良好。
５、ＱＧＢＱ－ＦＫ為帶閥帶開關型氣缸，它是帶閥型和帶開關型氣缸的組合。已構成氣動自動控制系統。實現了機電一體化和復合集成化。
備注：QGBQ-K系列氣缸在中間位置裝開關時，氣缸最大速度應在300mm/sec以內，使繼電器等負載的靈敏度最大，工作處于良好狀態。
『開關的主要技術參數』
『閥的主要技術參數』
『氣缸最小行程』
四、型號說明
QGBQ40-20-K,QGBQ50-20-K,QGBQ63-20-K,QGBQ80-20-K,QGBQ100-20-K,QGBQ32-20-F,QGBQ40-20-F,QGBQ50-20-F,
QGBQ63-20-F,QGBQ80-20-F,QGBQ100-20-F,
一、特點：
１、ＱＧＢＱ系列氣缸，有標準型、帶開關型、帶閥型、帶閥帶開關型，均為單桿雙作用，兩側緩沖無給油的氣缸，還有三種形式的變型氣缸。２、氣缸的外形安裝尺寸符合ＩＳＯ／６４３０國際標準。
３、ＱＧＢＱ－Ｋ為帶開關型氣缸，缸筒外面裝有磁性開關，可以任意調節氣缸中間行程，使用十分方便。
４、ＱＧＢＱ－Ｆ為帶閥型氣缸，由于缸閥一體化，節省接管時間和連接管道，所以安裝快速，維護操作方便，體積小，占用系統空間小。
帶閥氣缸有單電控帶閥氣缸和雙電控帶閥氣缸。
單電控帶閥氣缸有通電時推式和通電時拉式。兩種動作方式可隨時變換，因閥有互換性，拆開重新變換組裝，可改變動作方式。單電控帶閥氣缸，電磁換向閥無記憶作用，當切斷電信號后，氣閥復位，氣缸隨之換向。
雙電控帶閥氣缸為自己保持式，電磁換向閥有記憶作用，當切斷電信號后，閥位不變，氣缸活塞位置保持不變，系統不受突然斷電的干擾。
帶閥氣缸采用了小型低功率的電磁先導閥，線圈全塑包覆，安全可靠，密封良好。
５、ＱＧＢＱ－ＦＫ為帶閥帶開關型氣缸，它是帶閥型和帶開關型氣缸的組合。已構成氣動自動控制系統。實現了機電一體化和復合集成化。
６、雙伸桿式、返回調整式、伸出調整式屬ＱＧＢＱ的派生缸，大部分零件通用。雙伸桿式可以從兩端輸出力；返回(或伸出)調整式是在某一端裝上限位檔圈，實現調整氣缸行程的目的。

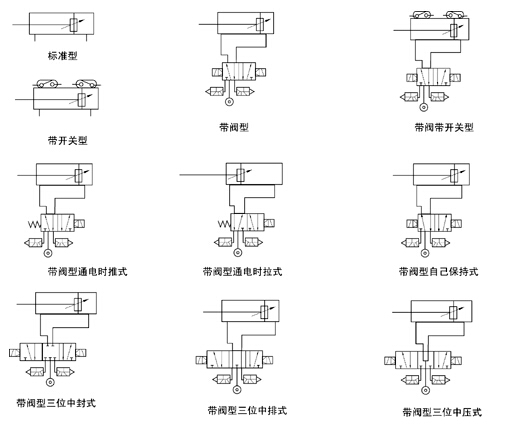

二、圖形符號：
三、基本技術參數
| 氣缸型號 | QGBQ（標準型） | QGBQ-F（帶閥型） | |||||||||||
| QGBQ-K（帶開關型） | QGBQ-FK（帶閥帶開關型） | ||||||||||||
| 氣缸內徑D(Ømm) | 32 | 40 | 50 | 63 | 80 | 100 | 32 | 40 | 50 | 63 | 80 | 100 | |
| 最大行程S(mm) | 500 | 800 | 1000 | 500 | 800 | 1000 | |||||||
| 使用壓力范圍 | 0.05～0.8MPa | 0.15～0.8MPa | |||||||||||
| 耐壓性 | 1.2MPa | ||||||||||||
| 使用速度范圍 | 50～70mm/sec | 50～500mm/sec | |||||||||||
| 使用溫度范圍 | 5～60°C | 5～50°C | |||||||||||
| 使用介質 | 空氣、干燥空氣 | ||||||||||||
| 給油 | 不需要（也可給油） | ||||||||||||
| 螺紋等級 | GB197-81 6g.6H | ||||||||||||
| 緩沖 | 兩側可調緩沖 | ||||||||||||
| 行程長度允差 | S≤500mm | Ø32；Ø40；Ø50：0+2.0 Ø63；Ø80；Ø100：0+2.5 | |||||||||||
| S≥501mm | Ø32；Ø40；Ø50：0+2.5 Ø63；Ø80；Ø100：0+3.0 | ||||||||||||
| 緩沖行程 | 20 | 25 | 20 | 25 | |||||||||
| 理論傳遞力(N)壓力為0.5MPa | 推力 | 392 | 608 | 960 | 1519 | 2460 | 3842 | 392 | 608 | 960 | 1519 | 2460 | 3842 |
| 拉力 | 333 | 510 | 774 | 1333 | 2215 | 3606 | 333 | 510 | 774 | 1333 | 2215 | 3606 | |
『開關的主要技術參數』
| 型號 | CK－J1A.CK-J1B | ||
| 使用電壓范圍 | AC.DC：24～220V | ||
| 使用電流范圍 | 10～300mA | ||
| 最在觸點容量 | 16W | ||
| 漏電流 | 0 | ||
| 耐壓 | 1500V | ||
| 指示燈 | 發光二級管（ON時亮） | ||
| 動作時間 | 1msec以下 | ||
| 回復時間 | 1msec以下 | ||
| 耐沖擊 | 30G | ||
| 絕緣電阻 | ≥1.5MΩ | ||
| 適用氣缸品種 | CK－J1：QGBQ32－50 CK－J1B：QGBQ63－100 | ||
| 使用溫度范圍 | -10～+70°C（在不凍結條件下） | ||
| 環境相對濕度 | ≤90% | ||
| 適用負載 | 超小型繼電器、定序器、一般繼電器、電磁線圈、指示燈 |
『閥的主要技術參數』
| 記號 | A | B | C | D | E | P | |
| 品種 | 單電控 | 雙電控 | |||||
| 二位 | 三位 | ||||||
| 通電時活塞桿伸出式 | 通電時活塞桿返回式 | 自己保持式 | 中封式 | 中泄式 | 中壓式 | ||
| 額定電壓 | AC(V) | 100 | 200 | 24 | 110 | 220 | 特殊電壓 |
| DC(V) | 12 | 48 | 24 | 100 | 100 | ||
| 容許電壓波動 | ±10% | ||||||
| 使用介質 | 空氣、干燥空氣 | ||||||
| 給油 | 不需要（也可給油） | ||||||
| 使用壓力范圍 | 0.15～0.9MPa | ||||||
| 耐壓性 | 1.4MPa | ||||||
| 使用溫度范圍 | 0～+50°C(在不凍結條件下) | ||||||
『氣缸最小行程』
| 氣缸 | 安裝形式 | MT4型除外的安裝式 | MT4型安裝式（1） |
| 開關 | 帶軟線 | 帶軟線 | |
| 帶開關氣缸（QGBQ-K） | 20mm | 125mm | |
| 帶閥氣缸（QGBQ-F） | 60mm | 75mm | |
| 氣缸系列 | 型號標記 | ||||||||||
| QGBQ（標準型） | QGBQ②-③①-④ | ||||||||||
| QGBQ-K(帶開關型) | QGBQ②-③①-K⑤⑥④ | ||||||||||
| QGBQ-F(帶閥型) | QGBQ②-③①-F⑦⑧④ | ||||||||||
| QGBQ-FK(帶閥.帶開關型) | QGBQ②-③①-F⑦⑧K⑤⑥④ | ||||||||||
| QGBQS(雙活塞桿) | QGBQS②-③①-④ | ||||||||||
| QGBQ-FT(返回調整型) | QGBQ-②-③①-④-⑨ | ||||||||||
| QGBQ-ST(伸出調整型) | QGBQ-②-③①-④-⑨ | ||||||||||
| 內容 | 記號 | 說明 | |||||||||
| 1 | 安裝形式 | 代號 | MS2 | S2 | MF1 | MF2 | P3 | MP1 | MP3 | MT4 | |
| 說明 | 基本型 | 側面腳架 | 軸向腳架 | 前法蘭式 | 后法蘭式 | 單懸耳式 | 雙懸耳式 | 單懸耳式 | 中間鉸軸 | ||
| 2 | 氣缸內徑 | Ø32；Ø40；Ø50；Ø63；Ø80；Ø100 | |||||||||
| 3 | 氣缸行程 | 行程 | |||||||||
| 4 | 氣口位置與緩沖位置 | AB | 外型及安裝尺寸見圖 | 氣口A位置；緩沖閥B位置 | |||||||
| BC | 氣口B位置；緩沖閥C位置 | ||||||||||
| CD | 氣口C位置；緩沖閥D位置 | ||||||||||
| DA | 氣口D位置；緩沖閥A位置 | ||||||||||
| AD | 氣口A位置；緩沖閥D位置 | ||||||||||
| BA | 氣口B位置；緩沖閥A位置 | ||||||||||
| CB | 氣口C位置；緩沖閥B位置 | ||||||||||
| DC | 氣口D位置；緩沖閥C位置 | ||||||||||
| 5 | 開關型號 | 型號 | SR-101 | SR-201 | SR-301 | SR-401 | |||||
| 代號 | E | F | G | H | |||||||
| 6 | 開關數量 | 一個或幾個開關 | |||||||||
| 7 | 閥的操作方式 | A | 通電時推式（單電控） | ||||||||
| B | 通電時拉式（單電控） | ||||||||||
| C | 自己保持式（雙電控） | ||||||||||
| D | 三位中封式（雙電控） | ||||||||||
| E | 三位中泄式（雙電控） | ||||||||||
| 8 | 閥的使用電壓 | 5 | AC220V/50HZ | ||||||||
| 8 | DC24V | ||||||||||
| 9 | 調整型 | 代號 | FT | ST | |||||||
| 說明 | 返回調整 | 伸出調整 | |||||||||
示例：帶閥、帶開關氣缸內徑Ø50mm，行程80mm，雙懸耳式，兩個轉換式的直流開關，換向閥有記憶功能，控制電壓DC12V，接線形式為DIN式。
標記：QGBQ-50-80MF1-FC6D－KE2
注：訂購開關氣缸時，請注明開關型號、數量，否則只帶磁環。

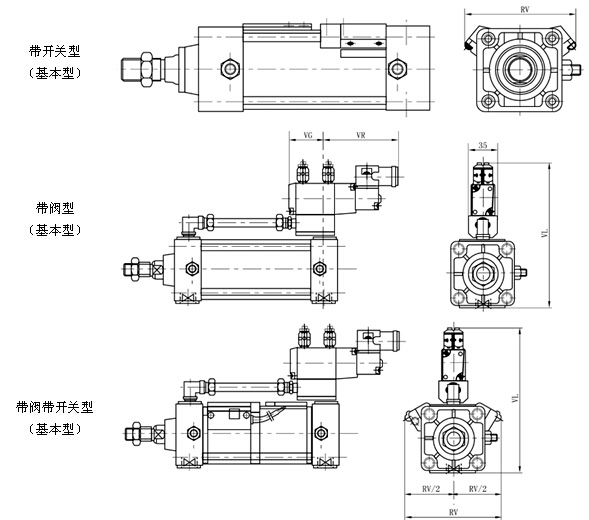

五、外形及安裝尺寸1：
|
氣缸內徑 (Ø) |
A | B | BB | D | DD | □E | EA | EE | H | K | KK | LL |
缸筒 外徑 |
MM (Ø) |
P |
RD (Ø) |
RR | VF | WF | YP | ZJ | h |
| 32 | 22 | 24f9 | 8 | 10 | M6 | 44 | 44 | M10*1 | 29 | 32 | M10*1.25 | 93 | 36 | 12 | 58 | 28 | 33 | 15 | 25 | 17.5 | 118 | 6 |
| 40 | 24 | 30f9 | 8 | 13 | M6 | 52 | 52 | M12*1.25 | 29 | 32 | M12*1.25 | 93 | 44 | 16 | 58 | 32 | 38 | 15 | 25 | 17.5 | 118 | 7 |
| 50 | 32 | 34f9 | 8 | 19 | M6 | 62 | 62 | M12*1.25 | 29 | 32 | M16*1.5 | 93 | 55 | 22 | 58 | 38 | 47 | 15 | 25 | 17.5 | 118 | 10 |
| 63 | 32 | 34f9 | 9 | 19 | M8 | 75 | 75 | M16*1.5 | 32 | 32 | M16*1.5 | 96 | 68 | 22 | 61 | 38 | 56 | 15 | 25 | 17.5 | 121 | 10 |
| 80 | 40 | 39f9 | 11 | 22 | M10 | 94 | 94 | M16*1.5 | 32 | 38 | M20*1.5 | 108 | 87 | 25 | 65 | 47 | 70 | 21 | 35 | 21.5 | 143 | 12 |
| 100 | 40 | 39f9 | 11 | 22 | M10 | 112 | 112 | M20*1.5 | 32 | 38 | M20*1.5 | 108 | 107 | 25 | 65 | 47 | 84 | 21 | 35 | 21.5 | 143 | 12 |
*其它安裝形式外型圖中的尺寸“B”參見上表。“B”尺寸正常供貨為非加工面，如需定位請單獨注明。
| 缸徑(Ф) | F | FB(Ф) | R | TF | UF | ZF | E | LH | SS | ST | SU | SY | TS | US | XS | XW | ZS | AB(Ф) | AE | AH | AL |
| 32 | 10 | 7 | 33 | 58 | 72 | 128 | 44 | 22 | 73 | 8 | 13 | 22 | 63 | 80 | 35 | 108 | 130 | 9 | 50 | 28 | 20.5 |
| 40 | 10 | 7 | 36 | 70 | 84 | 128 | 51 | 26 | 73 | 8 | 14 | 22 | 70 | 91 | 35 | 108 | 130 | 12 | 55.5 | 30 | 23.5 |
| 50 | 10 | 9 | 47 | 86 | 104 | 128 | 62 | 31 | 73 | 9 | 14 | 24 | 83 | 104 | 35 | 108 | 132 | 12 | 67.5 | 36.5 | 28 |
| 63 | 12 | 9 | 56 | 98 | 116 | 133 | 75 | 38 | 76 | 9 | 14 | 26 | 95 | 116 | 35 | 111 | 137 | 12 | 79 | 42 | 31 |
| 80 | 16 | 12 | 70 | 119 | 143 | 159 | 94 | 47 | 82 | 14 | 18 | 33 | 121 | 146 | 48 | 130 | 163 | 14 | 96 | 51 | 30 |
| 100 | 16 | 12 | 84 | 138 | 162 | 159 | 112 | 57 | 82 | 14 | 18 | 37 | 140 | 165 | 48 | 130 | 167 | 14 | 113 | 59 | 30 |
| 缸徑(Ф) | AO | AT | SA | UA | XA | ZA | SB(Ф) | CD(Ф) | CP | UB | BD | TD(Ф) | TL | TM | TR | UM | UW | XI |
| 32 | 9.5 | 3.2 | 134 | 50 | 138.5 | 148 | 9 | 12H9/f8 | 46 | 32 | 30 | 16H9/e9 | 16 | 55 | R1.5 | 52 | 52 | 71.5 |
| 40 | 12.5 | 3.2 | 140 | 57 | 141.5 | 154 | 12 | 14H9/f8 | 58 | 44 | 30 | 25H9/e9 | 25 | 63 | R1.5 | 59 | 59 | 71.5 |
| 50 | 12 | 4 | 14 | 68 | 146 | 158 | 12 | 14H9/f8 | 66 | 52 | 30 | 25H9/e9 | 25 | 76 | R1.5 | 71 | 71 | 71.5 |
| 63 | 13 | 4 | 158 | 80 | 152 | 165 | 12 | 14H9/f8 | 66 | 52 | 30 | 25H9/e9 | 25 | 88 | R1.5 | 84 | 84 | 73 |
| 80 | 16 | 6 | 168 | 97 | 173 | 189 | 14 | 20H9/f8 | 78 | 64 | 35 | 25H9/e9 | 25 | 114 | R1.6 | 104 | 104 | 89 |
| 100 | 16 | 6 | 168 | 112 | 173 | 189 | 14 | 20H9/f8 | 78 | 64 | 40 | 25H9/e9 | 25 | 132 | R2 | 128 | 128 | 89 |
| 缸徑(Ф) | EW | MR | T | LR | XC | ZC | EF | W | ||||||||||||
| MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | MP1 | MP3 | P3 | |||
| 32 | 16 | 16 | 16 | R15 | R14 | R12 | 8 | 8 | 8 | R18 | R17 | R16 | 137 | 147 | 150 | 149 | 159 | 47 | 15 | |
| 40 | 20 | 20 | 20 | R15 | R16 | R14 | 8 | 8 | 10 | R18 | R17 | R16 | 137 | 152 | 150 | 151 | 166 | 52 | 15 | |
| 50 | 20 | 20 | 20 | R17 | R16 | R15 | 8 | 10 | 10 | R19 | R19 | R18 | 137 | 152 | 152 | 151 | 167 | 65 | 15 | |
| 63 | 20 | 20 | 20 | R17 | R16 | R15 | 8 | 13 | 10 | R19 | R19 | R18 | 140 | 155 | 155 | 154 | 170 | 76 | 13 | |
| 80 | 32 | 32 | 32 | R23 | R22 | R20 | 11 | 18 | 14 | R32 | R32 | R25 | 175 | 196 | 196 | 195 | 211 | 94 | 19 | |
| 100 | 32 | 32 | 32 | R23 | R22 | R20 | 11 | 18 | 14 | R32 | R32 | R25 | 175 | 196 | 196 | 195 | 211 | 115 | 19 | |
| 氣缸內徑Ф（mm) | RV | VG | VL | VR |
| 32 | 74 | 35 | 108 | 75 |
| 40 | 80 | 48.5 | 140 | 87.5 |
| 50 | 90 | 48.5 | 151 | 87.5 |
| 63 | 102 | 72 | 174 | 92 |
| 80 | 118 | 72 | 193 | 92 |
| 100 | 132 | 72 | 211 | 92 |
*帶閥、帶開關氣缸及帶閥帶開關氣缸的其余安裝形式和尺寸，請查詢相對應的QGBQ氣缸的有關部分。
